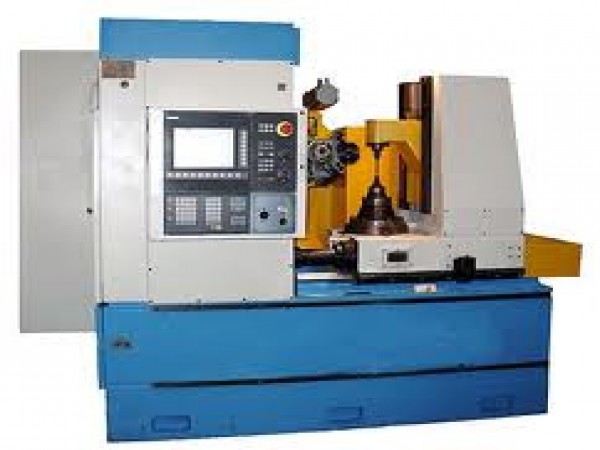

Высокоточный универсальный зубофрезерный полуавтомат ВСН-332NC2, ВСН-332CNC2 (ранее мод.53Д30ВПФ2) Универсальный высокоточный зубофрезерный станок с вертикальной осью изделия предназначен для фрезерования шлицевых валов, прямозубых и косозубых зубчатых колес, а также звездочек и зубчатых секторов червячными фрезами методом обката.
| Технические характеристики | |||||||||
|
Наибольший наружный диаметр обрабатываемых зубчатых колес, мм
|
320
|
||||||||
|
Наибольший модуль обрабатываемых зубчатых колес, мм
|
6
|
||||||||
|
Набольший угол наклона обрабатываемых зубчатых колес, град
|
45
|
||||||||
|
Наибольшая ширина обрабатываемого венца, мм
|
|||||||||
|
Прямозубого
|
220
|
||||||||
|
Косозубого 30 / 45 / 60, град
|
150 / 100 / 80
|
||||||||
|
Диаметр стола, мм
|
250
|
||||||||
|
Расстояние между осями инструмента и стола, мм
|
|
||||||||
|
Наибольшие размеры устанавливаемой червячной фрезы, мм
|
|||||||||
|
диаметр
|
160
|
||||||||
|
длина
|
140
|
||||||||
|
Наибольшая длина перемещения фрезы вдоль своей оси (шифтинг), мм
|
120
|
||||||||
|
Количество управляемых координат
|
2
|
||||||||
|
Количество одновременно управляемых координат
|
1
|
||||||||
|
Диапазон оборотов фрезы, об/мин
|
|
||||||||
|
Диапазон вертикальных подач, об/мин
|
|
||||||||
|
Диапазон радиальных подач, мм/мин
|
1…750 | ||||||||
|
Мощность главного привода, кВт
|
5,5
|
||||||||
|
Суммарная мощность двигателей, кВт
|
12,55
|
||||||||
|
Габариты (с приставным оборудованием), мм
|
2680х1510х1915
|
||||||||
|
Вес, кг
|
6500
|
||||||||
|
Точность обработки зубчатых колес по DIN 3962
|
7 квалитет
|
||||||||
|
Класс точности полуавтомата по ГОСТ 8-82
|
П, В*
|
||||||||
|
Точность положения профиля соседних зубьев.
|
|||||||||
|
Разность соседних окружных шагов, угловые секунды
|
20, 12*
|
||||||||
|
Точность положения профилей зубьев по всей окружности.
|
|||||||||
|
Накопленная погрешность окружного шага
|
65, 40*
|
||||||||
|
Точность направления зуба, мкм
|
12, 10*
|
||||||||
