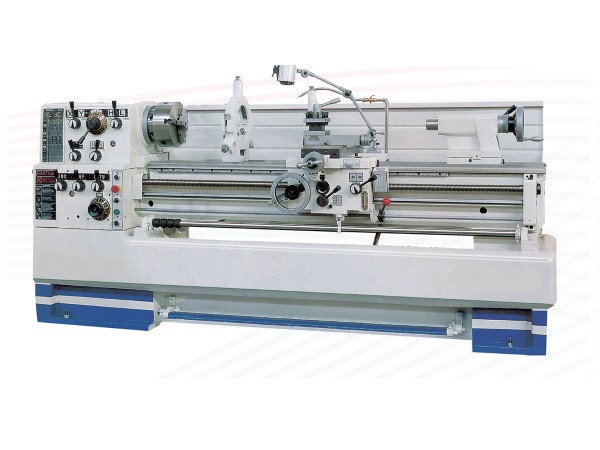

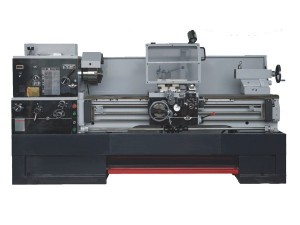

Токарно-винторезный станок по металлу GH-2080ZH DRO предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
| Технические характеристики: | |||||||||
|
Диаметр обточки над станиной |
460 мм |
||||||||
|
Макс. диаметр вращения (съёмный мостик)мм |
700 мм |
||||||||
|
Диаметр обточки над поперечным суппортом |
290 мм |
||||||||
|
Расстояние между центрами |
1500 мм |
||||||||
|
Макс. длина обработки |
1350мм |
||||||||
|
Ширина станины |
336мм |
||||||||
|
Частота вращения шпинделя, 24 |
40 - 2000 об/мин |
||||||||
|
Конус шпинделя |
МТ-7 |
||||||||
|
Присоединение шпинделя |
D1-8 (DIN 55029) |
||||||||
|
Проходное отверстие шпинделя |
80 мм |
||||||||
|
Диапазон продольной подачи |
0.04-2.46 мм/об |
||||||||
|
Диапазон поперечной подачи |
0.02-1.23 мм/об |
||||||||
|
Диапазон метрических резьб |
0.5-20 мм |
||||||||
|
Количество метрических резьб |
24 |
||||||||
|
Диапазон дюймовых резьб |
1-5/8 - 72 T.P.I. |
||||||||
|
Количество дюймовых резьб |
61 |
||||||||
|
Диапазон модульных резьб |
0.25-10M.P мм |
||||||||
|
Количество модульных резьб |
20 |
||||||||
|
Диапазон питчевых резьб |
96-3 1/4D.P |
||||||||
|
Количество питчевых резьб |
45 |
||||||||
|
Макс. размер резца |
25 х 25 мм |
||||||||
|
Ход поперечного суппорта |
280 мм |
||||||||
|
Ход верхнего суппорта |
130 мм |
||||||||
|
Пиноль задней бабки |
МТ-4 |
||||||||
|
Ход пиноли задней бабки |
130 мм |
||||||||
|
Мощность главного двигателя |
7,5 кВт |
||||||||
|
Габаритные размеры (ДхШхВ) |
2810×1050×1370 мм |
||||||||
|
Масса |
2600 кг |
||||||||
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
• 3-х кулачковый патрон Ø250 мм
• 4-х кулачковая планшайба Ø320 мм
• Планшайба Ø400 мм
• Подвижный и неподвижный люнеты
• 4-х позиционный резцедержатель
• Система подвода СОЖ
• Ножной тормоз шпинделя
• Галогенная лампа местного освещения
• Ящик для инструментов
• Руководство по эксплуатации
• Вращающийся упорный центр
• Не вращающийся упорный центр
• Стандарт СЕ
• Защитный экран патрона
• Защитный экран резцедержателя
• Защита ходового винта
• УЦИ по 3-м осям
• Коническое токарное приспособление
Дополнительная комплектация
Быстросменный резцедержатель Американского типа 251-500
Быстросменный резцедержатель Европейского типа 540-400
Электромагнитный тормоз
