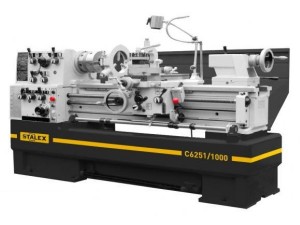

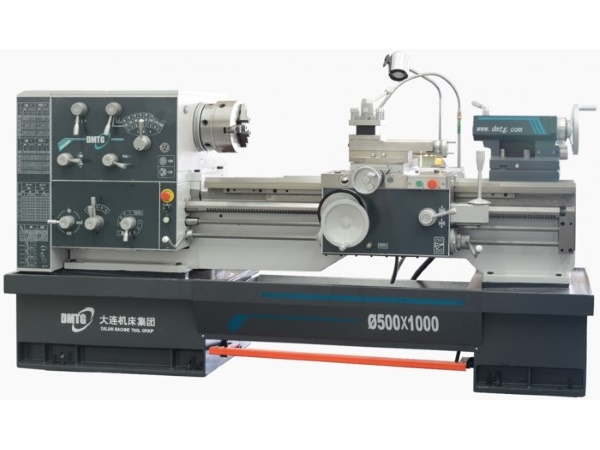

(Аналог токарного станка 1В625М)
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• Электрокомпоненты Siemens
• СE комплектация
| Технические характеристики: | |||||||||
|
Диаметр обточки над станиной |
510 мм |
||||||||
|
Макс. Ø вращения (съемный мостик) |
735 мм |
||||||||
|
Ø обточки над поперечным суппортом |
305 мм |
||||||||
|
Расстояние между направляющими |
350 мм |
||||||||
|
Длина съемного мостика |
170 мм |
||||||||
|
Расстояние между центрами |
1000 мм |
||||||||
|
Частота вращения шпинделя, 12 |
25-1600 об/мин |
||||||||
|
Конус шпинделя |
МТ-7 |
||||||||
|
Присоединение шпинделя, Camlock |
D1-8 (DIN5029) |
||||||||
|
Проходное отверстие шпинделя |
80 мм |
||||||||
|
Продольная подача,35 |
0,059-1,646 мм/об |
||||||||
|
Поперечная подача,42 |
0,020-0,573 мм/об |
||||||||
|
Метрическая резьба, 47 |
0,2-14 |
||||||||
|
Дюймовая резьба, 60 |
2-112 TPI |
||||||||
|
Питчевая резьба, 50 |
4-112 DP |
||||||||
|
Модульная резьба, 34 |
0,1-7MP |
||||||||
|
Максимальный размер инструмента |
25х25 мм |
||||||||
|
Ускор. перем. продольного суппорта |
4,5 м/мин |
||||||||
|
Ход поперечного суппорта |
316 мм |
||||||||
|
Ход верхнего суппорта |
130 мм |
||||||||
|
Конус пиноли задней бабки |
МТ-5 |
||||||||
|
Ход пиноли задней бабки |
180 мм |
||||||||
|
Диаметр пиноли задней бабки |
75 мм |
||||||||
|
Мощность главного привода |
7,5 кВт |
||||||||
|
Мощность насоса СОЖ |
0,13 кВт |
||||||||
|
Габаритные размеры |
2390×1150×1430 мм |
||||||||
|
Масса нетто/брутто |
2070/2460 кг |
||||||||
| Комплектация: | |||||||||
|
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками |
|||||||||
|
4-х позиционный резцедержатель |
|||||||||
|
4-х кулачковый патрон Ø350 мм |
|||||||||
|
Планшайба Ø 450 мм |
|||||||||
|
Подвижный люнет Ø16-95 мм |
|||||||||
|
Не подвижный люнет Ø19-165 мм |
|||||||||
|
Не вращающийся центр МТ-5 |
|||||||||
|
Переходная втулка МТ-5 |
|||||||||
|
Защитный экран патрона с концевым выключателем |
|||||||||
|
УЦИ по трем осям(Sino) |
|||||||||
|
Вал управления с регулируемыми кулачками (откл.продольной подачи) |
|||||||||
|
Концевой упор продольного перемещения |
|||||||||
|
Регулируемые опоры станины |
|||||||||
|
Поддон для сбора стружки |
|||||||||
|
Задняя защитная стенка |
|||||||||
|
Ножной тормоз шпинделя с концевым выключателем |
|||||||||
|
Система подвода СОЖ |
|||||||||
|
Галогенная лампа местного освещения |
|||||||||
|
Инструкция по эксплуатации и деталировка |
|||||||||
|
Инструмент для обслуживания в инструментальном ящике |
|||||||||
