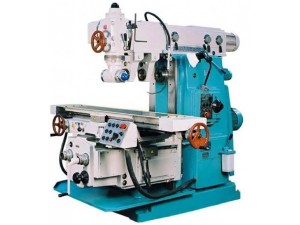

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Станки оснащены хоботом, на котором установлены накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола под любым углом в любой плоскости.
Наличие отдельного горизонтального шпинделя позволяет использовать эти станки, как обычные горизонтально-фрезерные.Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
По особому заказу возможно исполнение станков со столом, имеющим возможность поворота вокруг вертикальной оси на угол ±45°. При этом максимальное расстояние от оси горизонтального шпинделя до рабочей поверхности стола уменьшается до 390 мм.
Основные преимущества :
|
Количество электродвигателей на станке |
5 |
|
Электродвигатель привода главного движения М1, кВт |
7,5 |
|
Электродвигатель привода шпинделя поворотной головки М2, кВт |
3,0 |
|
Электродвигатель насоса охлаждающей жидкости М3, кВт |
0,125 |
|
Электродвигатель привода подач стола М4, кВт |
2,2 |
|
Электродвигатель привода зажима инструмента, кВт |
0,18 |
|
Суммарная мощность всех электродвигателей на станке, кВт |
13,87 |
| Технические характеристики | ||||||||||
| 6Т82Ш | ||||||||||
| Размеры рабочей поверхности стола, мм | ширина | 320 | ||||||||
| длина | 1250 | |||||||||
| Количество Т-образных лазов | 3 | |||||||||
| Ширина Т-образных пазов, мм | 18 | |||||||||
| Расстояние между Т-образными пазами, мм | 63 | |||||||||
| Наибольшее перемещение стола, мм |
продольное | 800 | ||||||||
| поперечное | 320 | |||||||||
| вертикальное | 420 | |||||||||
| Конец шпинделя ГОСТ 24644-81. (конус по ГОСТ 15945-82) | горизонтального |
50 Ряд 4, исп. 6 |
||||||||
| поворотной головки |
40 Ряд 3, исп. 5 |
|||||||||
| Количество частот вращения шпинделей | горизонтального | 18 | ||||||||
| поворотной головки | 11 | |||||||||
| Пределы частот вращения шпинделя, мин -1 | горизонтального | 31,5 ... 1600 | ||||||||
| поворотной головки | 50 ... 1600 | |||||||||
| Количество подач стола | 22 | |||||||||
| Пределы подач стола S, мм/мин | продольных | 12,5... 1600 | ||||||||
| поперечных | 12,5... 1600 | |||||||||
| вертикальных | 4,1... 530 | |||||||||
| Скорость быстрого перемещения стола, мм/мин | продольного | 4000 | ||||||||
| поперечного | 4000 | |||||||||
| вертикального | 1330 | |||||||||
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | наименьшее | 30 | ||||||||
| наибольшее | 450 | |||||||||
| Расстояние от оси горизонтального шпинделя до направляющих хобота, мм | 155 | |||||||||
| Расстояние от оси шпинделя поворотной головки до направляющих станины, мм | 260 ... 820 | |||||||||
| Расстояние от торца шпинделя поворотной головки до стола (при вдвинутой гильзе), мм | наименьшее | 125 | ||||||||
| наибольшее | 545 | |||||||||
| Перемещение стола на одно деление лимба, мм | продольное, поперечное и вертикальное | 0,05 | ||||||||
| Перемещение стола на один оборот лимба, мм | продольное и поперечное | 6 | ||||||||
| вертикальное | 2 | |||||||||
| Перемещение пиноли шпинделя | на один оборот лимба | 6 | ||||||||
| на одно деление лимба | 0,1 | |||||||||
| Наибольшее перемещение пиноли шпинделя, мм | 80 | |||||||||
| Поворот головки в поперечной плоскости стола, град. | К станине | 45 | ||||||||
| От станины | 90 | |||||||||
| Поворот головки в продольной плоскости стола, град | 360 | |||||||||
| Поворот головок на одно деление шкалы, град | 1 | |||||||||
| Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке, кг | 400 | |||||||||
| Габарит станка 6Т82Ш, мм | длина | 2280 | ||||||||
| ширина | 1965 | |||||||||
| высота | 1970 | |||||||||
| Масса станка с электрооборудованием, кг | 3550 | |||||||||
| Корректированный уровень звуковой мощности, дБа | 102 | |||||||||
| Наибольший допустимый диаметр фрез при черновой обработке, мм | горизонтального шпинделя | 160 | ||||||||
| вертикального шпинделя | 75 | |||||||||
|
Основная комплектация (входит в цену) фрезерного станка 6Т82Ш |
||||||||||||
| Обозначение | Наименование | Количество | Примечание | |||||||||
| 6Т82Ш | 6Т83Ш | |||||||||||
| Станок в сборе | 1 | 1 | ||||||||||
| Входят в комплект и стоимость станка | ||||||||||||
| Демонтированные части | ||||||||||||
| 6Т82Г-1.168.000 | Ограждение зоны резания | 1 | 1 | |||||||||
| 6Т82Г-1.60.058 | Рукоятка ручных перемещений | 1 | 1 | На станке | ||||||||
| 6Р82.7.511 | Маховик ручного управления | 1 | 1 | На станке | ||||||||
| 6Т82Г-1.70.286 | Щиток стола | 2 | - | На станке | ||||||||
| 6Р83.7.81Б | Щиток правый | - | 1 |
На станке |
||||||||
| 6Т83Г-1.70.257 | Щиток левый | - | 1 |
На станке |
||||||||
| 6Р82.1.901 | Кожух | 1 | 1 | На станке | ||||||||
| 6Р83.1.82А | Кожух | - | 1 | На станке | ||||||||
| 6Р82.1.84А | Кожух | 1 | - | На станке | ||||||||
| 6Т82Г-1.59.002 | Труба охлаждения | 1 | 1 | На станке | ||||||||
| 6Т82Г-1.191.000 | Устройство защитное | 1 | - | На станке | ||||||||
| 6Т82Г-1.191.000 | Устройство защитное | - | 1 | На станке | ||||||||
| НКСО1х100/П20-01У4 | 1 | 1 | ||||||||||
| Лампа МО24-40УЗ | 1 | 1 | ||||||||||
| Инструмент | ||||||||||||
| 6Т82Г.880.254 | Ключ к электрошкафу | 1 | 1 | На электрошкафе | ||||||||
| Принадлежности | ||||||||||||
| 6Р82Ш.ОП.007 | Шомпол | 1 | 1 | |||||||||
| 6Р82Ш.ОП.008 | Шомпол | 1 | 1 | |||||||||
| 6Р12К.93.100/41А | Захват | 1 | 1 | |||||||||
| 6Р83.1.09 | Серьга | 2 | 1 | |||||||||
|
Шайба ГОСТ 6402-70 |
1 | 1 | К захвату | |||||||||
| 24.65Г05 | ||||||||||||
| Оправка с хвостовиком ГОСТ
25 827-93 6222-0136 |
1 | 1 | ||||||||||
| Документы | ||||||||||||
|
6Т82Ш.000.000РЭ Часть I |
Руководство по эксплуатации |
|||||||||||
|
6Т82Г.000.000РЭ1 Часть II |
Руководство по эксплуатации электрооборудования |
|||||||||||
|
6Т82Г.000.000РЭ2 Часть III |
Руководство по эксплуатации. Сведения о приемке | |||||||||||
