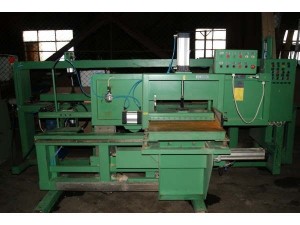

Предназначен для нарезания мини шипа с предварительной торцовкой. Первоначально обрабатывается передний торец пакета заготовок за один проход шипорезной каретки. В конце хода осуществляется отжим пакета заготовок, исключающий прохождение нарезанного шипа через инструмент при обратном ходе каретки.
Перепад шага по высоте осуществляется ’подскоком’ шпинделя фрезы. После возврата каретки в исходное положение вручную осуществляется поворот пакета заготовок на 1800 и производится зарезка шипа на противоположном торце пакета заготовок повторным рабочим ходом каретки. Загрузка и выгрузка заготовок производится вручную, цикл обработки в автоматическом режиме.
| Технические характеристики | |||||||||
| Максимальная толщина обрабатываемой заготовки, мм | 160 | ||||||||
| Ширина обрабатываемого пакета заготовок, мм | 600 | ||||||||
| Ход каретки, мм | 1400 | ||||||||
| Частота вращения фрезерного шпинделя, об/мин | 3000 | ||||||||
| Диаметр фрезы, мм | 160 | ||||||||
| Диаметр шпинделя, мм | 40 | ||||||||
| Диаметр пильного диска, мм | 250 | ||||||||
| Посадочный диаметр пилы, мм | 50 | ||||||||
| 2 воздуховода диаметр, мм | 160 | ||||||||
| Расход сжатого воздуха, м3/мин | 0.1 | ||||||||
| Мощность электродвигателя фрезерного шпинделя, кВт | 7.5 | ||||||||
| Мощность электродвигателя пильного шпинделя, кВт | 3 | ||||||||
| Высота стола, мм | 900 | ||||||||
| Производительность, цикл/мин | 2 | ||||||||
| Габариты, мм | 2000х930х1700 | ||||||||
| Масса, кг | 600 | ||||||||
