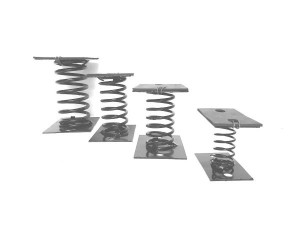

Пружинные виброизоляторы серии ДО предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал. Не рекомендуется применение виброизоляции при числе оборотов вентилятора менее 400-500 об/мин., т.к. она оказывается малоэффективной.

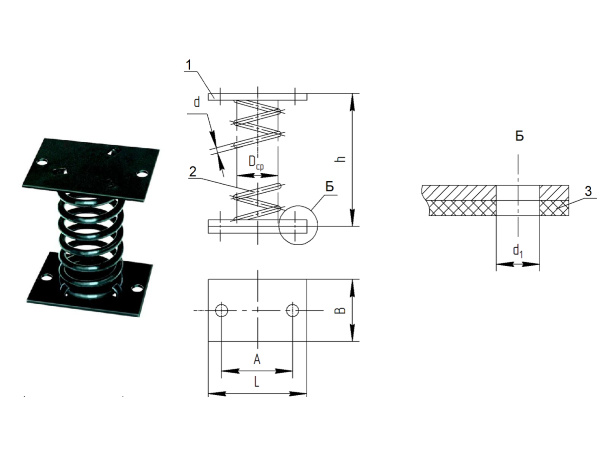

Виброизоляторы пружинные состоят из цилиндрической пружины, к торцевым виткам которой жестко прикреплены штампованные пластины. К нижней пластине, которая является основанием, при монтаже крепится резиновая прокладка
| Технические характеристики | |||||||||||||||||||
| марка | нагрузка. кг. | высота в свободном состоянии Н мм | осадка пружины под нагрузкой | Число рабочих витков | масса кг. | размеры, мм. | |||||||||||||
| рабочая | предельная | рабочая | предельная | L | A | B | Dcp | d | d1 | d2 | |||||||||
| ДО38 | 12 | 15 | 72 | 27 | 33 | 5.6 | 0,3 | 100 | 70 | 60 | 30 | 3 | 12 | 8.5 | |||||
| ДО39 | 22 | 27 | 92 | 36 | 45 | 0,4 | 110 | 80 | 70 | 40 | 4 | 12 | 8.5 | ||||||
| ДО40 | 34 | 42 | 113 | 42 | 52 | 1,0 | 130 | 100 | 90 | 50 | 5 | 12 | 8.9 | ||||||
| ДО41 | 54 | 67 | 129 | 43 | 54 | 1,0 | 130 | 100 | 90 | 54 | 6 | 14 | 10.5 | ||||||
| ДО42 | 94 | 118 | 170 | 57 | 72 | 1,8 | 150 | 120 | 110 | 72 | 8 | 14 | 10.5 | ||||||
| ДО43 | 165 | 206 | 192 | 56 | 70 | 2,4 | 160 | 130 | 120 | 80 | 10 | 14 | 10.5 | ||||||
| ДО44 | 238 | 298 | 226 | 66 | 83 | 3,6 | 180 | 150 | 140 | 96 | 12 | 14 | 10.5 | ||||||
| ДО45 | 373 | 466 | 281 | 84 | 106 | 6,5 | 220 | 180 | 170 | 120 | 15 | 16 | 12.5 | ||||||
