Резка происходит следующим образом: материал фиксируется на столе при помощи гидравлических прижимов, чтобы не происходило движение в период резки, верхнее лезвие, которое находится на подвижной верхней балке, перемещается под влиянием усилия к стационарному нижнему лезвию, до их пресечения.
Усилие НЛ3418А, которое нужно для проникновения верхнего лезвия в заготовку, находится в прямой зависимости от предела текучести и толщины материала, следовательно, чем более хрупкий материал и меньшая толщина, тем скорее будет образовываться трещина для разрушения.

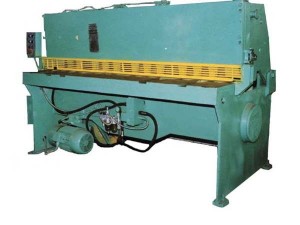

Ножницы гильотинные НЛ 3418 с пневматической муфтой предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм2) и наибольшим размером поперечного сечения 6,3 х 2000.
Ножницы гильотинные НЛ 3418А, с наклонным ножом для листа 6,3 х 2000 мм, предназначены для резки листового проката толщиной до 6,3 мм и пределом прочности до 500 МПа.
Ножницы НЛ 3418А могут найти применение в заготовительных цехах предприятий металлоконструкций, машиностроительных предприятиях, ремонтных и других заводах, при эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим исполнение О; категория размещения 4 по ГОСТ 15150 69. Нижнее значение температуры воздуха должно быть не менее +5 - 0 С.
| Технические характеристики: |
| Максимальное усилие реза, кН | 1000 |
| Наибольшие размеры разрезаемого металла с временным сопротивлением до 500 МПа, мм | |
| толщина х ширина | 20 х 2000 |
| Расстояние от режущей кромки неподвижного ножа до станины (вылет), мм | без вылета |
| Частота ходов ножа, мин -1: | |
| холостых, не менее | 30 |
| при резке наибольших размеров разрезаемого металла, не более | 6 |
| Угол наклона подвижного ножа | 2° 50’ |
| Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 1000 |
| Наименьшая длина отрезаемой полосы при работе с задним упором, мм | 80 |
| Габаритные размеры в мм | |
| длина х ширина х высота | 2990х 2250х 2350 |
| Масса, кг | 9300±100 |
| Род тока | переменный, трехфазный |
| Частота тока, Гц | 50 |
| Напряжение цепи, В | |
| силовой | 380 |
| управления | 110 (переменного тока) |
| сигнализации | 22 (переменного тока) |
| освещения линии реза | 24 (переменного тока) |
| Количество точек освещения линии реза | 3 |
| Управление | Педальное, кнопочное |
| Электродвигатель: | |
| тип | 5А 200 М2У3 |
| мощность, кВт | 37 |
