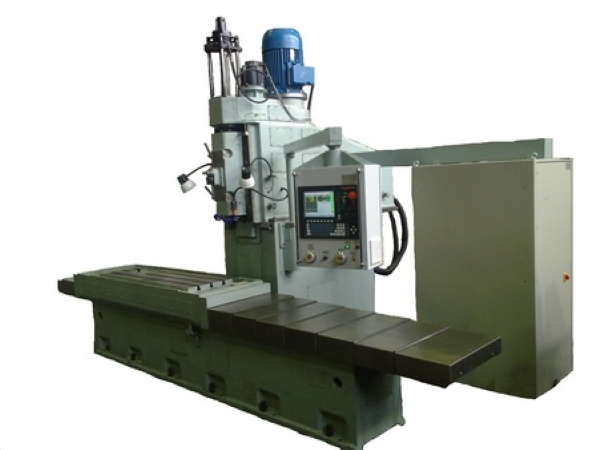

Стандартно станок оснащен:
Срок изготовления – 3 месяца. Гарантия: 12 месяцев с момента проведения пуско-наладочных работ.
| Технические характеристики: | |||||||||
| Размер стола (Д х Ш), мм | 3000х500 | ||||||||
| Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) | |||||||||
| Наибольшая нагрузка на стол, кг | 3000 | ||||||||
| Расстояние от оси шпинделя до направляющих колонны, мм | |||||||||
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 280~590 | ||||||||
| Подготовка в э/шкафу под 4ю ось | |||||||||
| Поворотный стол | опция | ||||||||
| Диаметр поворотного стола, мм | |||||||||
| Класс точности станка | |||||||||
Оси |
|||||||||
| X/Y/Z Перемещение, мм | 3000/700/310 | ||||||||
| X/Y/Z тип направляющих | прямоугольные | ||||||||
| X/Y/Z/A Скорость быстрых перемещений, м/мин | 5 | ||||||||
| Скорость рабочей подачи, мм/мин | 1~5000 | ||||||||
| X/Y/Z/A Номинальный момент на электродвигателях подач, Нм | |||||||||
| Точность позиционирования, мкм | ±50 | ||||||||
| Повторяемость позиционирования, мкм | ±20 | ||||||||
| ШВП диаметр/шаг, мм | 70/10 | ||||||||
Шпиндельная бабка |
|||||||||
| Мощность электродвигателя главного привода, кВт | 37 | ||||||||
| Вращающий момент на шпинделе (до 30 мин), Нм | |||||||||
| Вращающий момент на шпинделе (продолжительно), Нм | 1800 | ||||||||
| Диапазон частот вращения шпинделя, об/мин | 15~2500 | ||||||||
| Хвостовик инструмента | |||||||||
| Конус шпинделя (7:24) | SK50 | ||||||||
| Тип магазина | |||||||||
| Емкость магазина инструмента, шт | - | ||||||||
| Максимальный диаметр/длина сменного инструмента, мм | 200 | ||||||||
| Макс. масса инструмента, кг | |||||||||
| Время смены инструмента, сек | |||||||||
| Тип разгрузки шпиндельной бабки | |||||||||
| Охлаждение шпинделя | |||||||||
Прочее |
|||||||||
| Система ЧПУ | NC балтсистем | ||||||||
| Система измерения вылета инструмента (опция) | |||||||||
| Система привязки заготовки, измерения детали (опция) | |||||||||
| Тип стружкосборника | |||||||||
| Требуемое давление воздуха, МПа | |||||||||
| Емкость бака СОЖ, л | |||||||||
| Потребляемая мощность станка, кВА | |||||||||
| Габаритные размеры (Д х Ш х В), мм | 8300х4565х3895 | ||||||||
| Размеры на поддоне (Д х Ш х В), мм | |||||||||
| Масса нетто, кг | 19000 | ||||||||
| Базовая комплектация | Опции | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Автоматическая система смазки направляющих и ШВП | |||||||||
| Набор ключей и инструмента для обслуживания станка | инструмент и оснастка (под детали заказчика) | ||||||||
| Освещение рабочей зоны | Renishaw измерение детали | ||||||||
| Система подачи СОЖ | Renishaw измерение инструмента TS-27R | ||||||||
| Документация на русском языке | - инструмент и оснастка (под детали заказчика) | ||||||||
