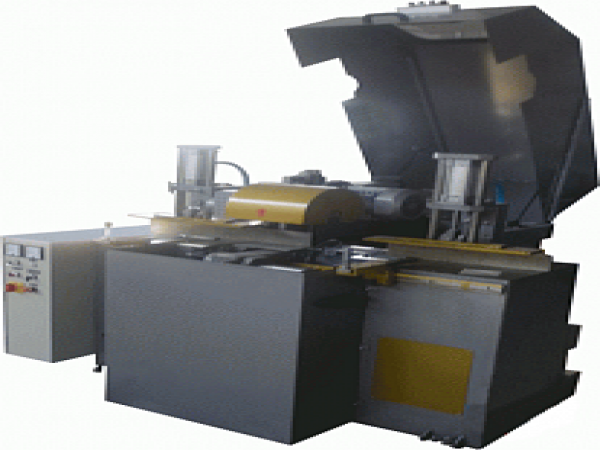

Чашкорезный станок WoodTec 4-200, 4-250

НАЗНАЧЕНИЕ:

Предназначен для фрезерования поперечных профильных пазов прямоугольного сечения в строительном стеновом клееном брусе или в брусе из массива древесины с четырех сторон за один установ, возможна выборка двух пазов с помощью одной фрезы "скандинавское шале". Изготовление паза по всему периметру бруса за один установ исключает образование щелей в углах дома при сборке. На станке производится один рабочий цикл в минуту.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для получения высококачественных профилированных деталей из клееного строительного бруса и бруса из массива для деревянных домов на предприятиях и в цехах деревянного домостроения.

СХЕМА ОБРАБОТКИ

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО ОБРАБОТКИ, УДОБСТВО ОБСЛУЖИВАНИЯ СТАНКА И ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

• Надежная массивная станина, прошедшая специальную обработку, обеспечивает высокую жесткость и исключает деформацию в процессе эксплуатации, а также долговечность работы станка без потери точностных парамеров.
• Применение линейных высокоточных направляющих для перемещения фрезерных суппортов обеспечивает высокую точность и качество обработки.
• Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка.
• Консольная конструкция посадочных валов фрезерных шпинделей позволяет быстро сменить инструмент.
• Возможность регулировки горизонтальных и вертикальных шпинделей друг относительно друга позволяет быстро перенастраивать станок на необходимый размер обрабатываемых пазов и размер заготовок.Возможность регулировки горизонтальных и вертикальных шпинделей друг относительно друга позволяет быстро перенастраивать станок на необходимый размер обрабатываемых пазов и размер заготовок.
• Надежных зажим заготовок на рабочем столе с помощью пневмоцилиндров обеспечивает высокую точность обработки.
• Работа станка после зажима заготовки осуществляется в автоматическом режиме, что обеспечивает высокую производительность и удобство работы на станке.
• Удобный пульт управления обеспечивает настройку станка в режиме отладки.

Станок может использоваться как самостоятельно, так и в составе с торцовочным и четырехсторонним станком BEAVER, образуя линию для деревянного домостроения:

Операция

Используемое оборудование

      Фото станка

Профилирование бруса

Четырехсторонние станки:

-BEAVER 623 (320х160 мм) -BEAVER 630 (320х230 мм) -BEAVER 633 (330х250 мм)

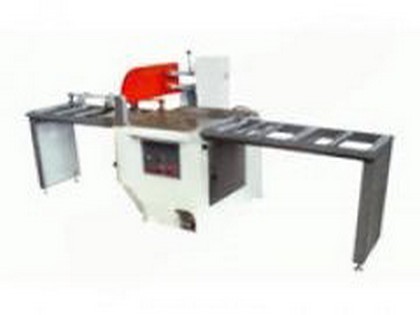

Чистовая торцовка бруса

Торцовочные станки: -ЦКБ - 40К (400х150 мм) -YFC - 30 (680х240 мм)

Выборка чашки

Чашкозарезные станки: -WoodTec 4-200 (250х200 мм) -WoodTec 4-250 (250х200 мм) -EuroBlox (230х230 мм)

ОПЦИИ:

•Рольганг неприводной с направляющей линейкой и автоматическими пневмоупорами.

Характеристики
